HELIX V EIGHTEEN DSP оснащен равным количеством 18 высокоуровневых входов с среднеквадратичной входной чувствительностью до 32 В, что обеспечивает маршрутизацию ввода-вывода 1:1. Особенно когда замена существующих компонентов представляет собой препятствие и возможно только расширение за счет другого усилителя, V EIGHTEEN DSP с его широкими возможностями адаптации является идеальным решением проблем. Управление замечательными двадцатью (20!) отдельными DSP-каналами осуществляется двумя чрезвычайно мощными аудиосистемами с "фиксированной точкой" с разрешением 64 бит в сочетании с нашим уникальным DSP PC-инструментом.
Наш интеллектуальный порт управления (SCP) упрощает подключение аксессуаров, обеспечивая компактное и надежное штекерное подключение вместе со встроенным питанием для пультов дистанционного управления, таких как conductor или director Встроенный слот HEC позволяет расширять систему, например, передавать по Bluetooth® потоковое аудио высокой четкости, потоковое аудио высокого разрешения через USB и многое другое.
Обработка виртуальных каналов – вот как сегодня работает маршрутизация сигналов
Адаптация к современным аудиосистемам OE за счет увеличения числа входов оказывает значительное влияние на сложность маршрутизации сигнала внутри усилителя. Особенно когда несколько входных сигналов смешиваются вместе, а затем снова разделяются на многоходовые системы, традиционные концепции маршрутизации быстро достигают своих пределов. Новая многоступенчатая обработка виртуальных каналов Audiotec Fischer в сочетании с признанным удобным программным обеспечением DSP PC-Tool упрощает реализацию даже очень сложных системных конфигураций. Кроме того, он позволяет свободно назначать наши фирменные функции FX Sound, такие как "RealCenter" или "Расширенная обработка низких частот".
Высокая вычислительная мощность – благодаря ACO
Конечно, HELIX V EIGHTEEN DSP оснащен нашей фирменной 32-разрядной платформой ACO, которая не только сверхбыстро выполняет все задачи управления, но и выполняет множество аудиофункций: реализованы фантастические звуковые эффекты, такие как улучшенная обработка басов или Real Center, а также 18-канальный входной эквалайзер для легкого анализа и компенсации входных сигналов обычных радиостанций, в которые уже встроена настройка звука ex works.
DSP PC-Tool 5 feat. TuneEQ – мощные функции для максимального воспроизведения звука.
Конечно, HELIX V EIGHTEEN DSP можно легко настроить с помощью нашего профессионального и исключительно интуитивно понятного DSP PC-Tool 5. Знакомые многочисленные варианты настройки не оставляют желать лучшего и гарантируют чрезвычайно точную настройку звука даже при сложных конфигурациях системы. А благодаря новой фирменной функции TuneEQ для автоматической коррекции частотной характеристики вы также экономите много времени при оптимизации звучания.
Идеальный звук без компромиссов
Звуковые характеристики нового HELIX V EIGHTEEN DSP столь же впечатляют, как и набор его функций. Высокоэффективная технология класса GD и превосходные аналого-цифровые преобразователи BurrBrown обеспечивают оптимальные характеристики звука, наилучшее соотношение сигнал/шум и минимальные искажения. Таким образом, несмотря на чрезвычайно высокую гибкость и суперкомпактный дизайн, HELIX V EIGHTEEN DSP - это шедевр звука, который совсем не нужно прятать от абсолютного высшего класса.
Характеристики
- 20 каналов DSP для максимальной гибкости при обновлении многоканального звука
- 18-канальный усилитель с концепцией Pure Class GD, сочетающий исключительное качество звука с высокой производительностью
- Мощный 18-канальный высокоуровневый вход с среднеквадратичной входной чувствительностью до 32 В и схемой ADEP.3
- IOR 1:1 (маршрутизация ввода-вывода) – одинаковое количество высокоуровневых входов и выходов усилителя
- Среднеквадратичная выходная мощность до 160 Вт на канал в 2 Ом
- TwinDSP Power – два чрезвычайно мощных аудиоусилителя с фиксированной точкой и 64-битным
- VCP обеспечивает еще более гибкую конфигурацию для очень сложных звуковых систем
- ACO – усовершенствованная 32-разрядная платформа сопроцессора для системных функций и DSP, таких как:
- ISA (анализатор входного сигнала) и InputEQ для упрощения анализа и компенсации входных сигналов
- SFX – Улучшенная обработка низких частот, StageXpander, RealCenter & Co.
- Компактный, перспективный SCP (порт интеллектуального управления) для подключения пультов дистанционного управления и аксессуаров
- Слот HEC для системных дополнений, таких как Bluetooth® Потоковое аудио высокой четкости, потоковое аудио высокого разрешения через USB и т.д.
- Оптический цифровой вход в формате SPDIF и два выхода обработанного сигнала
- Блок питания с возможностью запуска и остановки с расширенным диапазоном входного напряжения до 18 В – идеально подходит для современных электромобилей
- Автоматический дистанционный переключатель
- Компактная конструкция с низким тепловыделением благодаря исключительной эффективности
Особенности:
Технология усилителя GD чистого класса
Запатентованная Audiotec Fischer концепция Pure Class GD выводит эффективность обычных усилителей класса D. За счет изменения внутреннего напряжения питания в зависимости от входных сигналов усилителя потери на холостом ходу значительно снижаются, а общая эффективность в любое время близка к максимальной.
Таким образом, рассеивание тепла практически незначительно, что обеспечивает наименьшие радиаторы и наиболее компактные форм-факторы. Кроме того, усилитель класса Pure GD превосходит обычные модели класса D по качеству звука за счет реализации полностью дифференциального тракта прохождения сигнала и улучшенной конструкции выходного фильтра.
Мощность TwinDSP
V EIGHTEEN DSP содержит два самых мощных 64-разрядных процессора обработки аудиосигналов от Analog Devices с выдающейся общей вычислительной мощностью 2,4 миллиарда операций MAC в секунду. Концепция TwinDSP Power обеспечивает 20 раздельно обрабатываемых каналов и множество новых функций звучания.
ACO – усовершенствованный 32-битный сопроцессор
Усилитель HELIX V EIGHTEEN DSP оснащен необычайно мощным 32-разрядным сопроцессором последнего поколения для всех задач мониторинга и связи, как внутренних, так и внешних. В отличие от 8-битного предыдущего поколения, этот микроконтроллер обеспечивает гораздо более высокую скорость переключения настроек и передачи данных с помощью нашего программного обеспечения DSP PC-Tool. Еще одним значительным преимуществом является встроенный загрузчик сопроцессора. Это позволяет обновлять программное обеспечение всех компонентов DSP с целью настройки схемы ADEP.3, управляемой микроконтроллером, например, при будущих модификациях / изменениях в системе диагностики заводских радиоприемников или если устройство будет дополнено дополнительными интерфейсами. Кроме того, благодаря новой флэш-памяти, ACO предлагает 10 ячеек памяти для настройки звука вместо обычных двух.
Интеллектуальный высокоуровневый вход ADEP.3
Современные автомобильные радиоприемники, устанавливаемые на заводе, обладают широкими возможностями диагностики подключенных динамиков. В частности, автомобильные радиоприемники последнего поколения оснащены дополнительными функциями мониторинга, так что сообщения о неисправностях и потере определенных функций (например, функции фейдера) довольно часто появляются при подключении обычного усилителя, но не с V EIGHTEEN DSP.
Новая схема ADEP.3 (Advanced Diagnostics Error Protection, 3-е поколение) позволяет избежать всех этих проблем, не нагружая выходы динамиков OE radio без необходимости при высокой громкости.
Режим энергосбережения
Режим энергосбережения включен в базовую настройку. Он позволяет значительно снизить энергопотребление усилителей, подключенных к HELIX V EIGHTEEN DSP, при отсутствии входного сигнала более 60 секунд. Пожалуйста, обратите внимание, что во многих современных автомобилях с “CAN” или любыми другими внутренними шинами может случиться так, что магнитола остается “невидимо” включенной до 45 минут. даже после блокировки и выхода из автомобиля! После включения “Режима энергосбережения“ удаленный выход и, следовательно, подключенные усилители будут отключены.
V EIGHTEEN DSP повторно активирует удаленный выход в течение секунды при подаче музыкального сигнала. Время выключения, равное 60 сек., можно либо изменить, либо полностью отключить “Режим энергосбережения” с помощью программного обеспечения DSP PC-Tool.
Возможность запуска-остановки
Импульсный источник питания HELIX V EIGHTEEN DSP обеспечивает постоянное внутреннее напряжение питания, даже если напряжение аккумулятора падает до 6 Вольт во время проворачивания двигателя.
Примечание: “Словесный знак и логотипы Bluetooth® являются зарегистрированными товарными знаками, принадлежащими Bluetooth SIG, Inc., и любое использование таких знаков компанией Audiotec Fischer GmbH осуществляется по лицензии. Другие товарные знаки и торговые наименования принадлежат их соответствующим владельцам.”
Особенности DSP
TuneEQ
TuneEQ - чрезвычайно гибкая и особенно простая в использовании функция для автоматической коррекции частотной характеристики. Для TuneEQ достаточно одного измерения на аудиоканал или пару каналов с помощью подходящего измерительного микрофона (например, нашего MTK1), чтобы независимо и точно настроить эквалайзеры на желаемую эталонную кривую. TuneEQ использует полный набор функций параметрического эквалайзера, включая центральную частоту, добротность и регулировку усиления. А поскольку очень сложные арифметические операции, необходимые для этого, выполняются в фоновом режиме, вы также экономите много времени при оптимизации звука с помощью TuneEQ.
RealCenter
Функция “RealCenter” - это алгоритм, разработанный Audiotec Fischer, который подчеркивает музыкальную информацию, присутствующую как в левом, так и в правом переднем канале, для создания уникального центрального сигнала. В отличие от обычных процедур, при которых суммируются только каналы, интенсивность центрального сигнала также динамически регулируется стереофоническим информационным содержанием левого и правого каналов.
Звучит сложно, но этот эффект поразителен: это означает, что если аудиосигнал передается только по левому или правому каналу, центральный канал сигнал воспроизводить не будет. В случае применения распространенных алгоритмов уровень громкости центрального канала снижается только на 6 дБ (= половина уровня громкости). “RealCenter” от Audiotec Fischer обеспечивает уникальное, расширенное звучание как для водителя, так и для второго пилота одновременно! Таким образом, недостатки обычного центрального канала, такие как слишком маленькая звуковая сцена, остались в прошлом.
Улучшенная обработка низких частот
Фирменная “Расширенная обработка низких частот” Audiotec Fischer, состоящая из двух революционных звуковых функций “Dynamic Bass Enhancement” и “SubXpander”, была специально разработана для существенного улучшения воспроизведения низких частот сабвуферами.
"Динамическое усиление низких частот” оригинально сочетает в себе максимально глубокие басы и высочайшее звуковое давление – независимо от музыкального стиля или регуляторов тембра в головном устройстве. В зависимости от входного сигнала ”Динамическое усиление низких частот" увеличивает диапазон низких частот и изменяет частоту среза дозвукового фильтра. Результатом является значительно более мощный и глубокий басовый отклик на низких и средних уровнях громкости без риска перегрузки сабвуфера ни механически, ни электрически на высоких уровнях громкости. Просто удивительно, какие басовые характеристики внезапно стали возможными.
Если вы хотите получить еще более низкие и “темноватые” басы, можно дополнительно активировать “SubXpander”. Таким образом, к основным тонам в диапазоне частот от 50 до 100 Гц добавляются субгармонические тона.
Технические характеристики
| Среднеквадратичная мощность ≤ 1% THD + N | |
| - При 4 Омах | Канал 1 - 12: 70 Вт Канал 13 - 18: 75 Вт |
| - При 2 Омах | Канал 13-18: 120 Вт |
| - При 1 Ом | - |
| - мостовой при 4 Омах | - |
| - мостовой при 2 Омах | - |
| Максимальная выходная мощность на канал* | Каналы 1-12: до 100 Вт RMS при 3 Омах Каналы 13-18: до 160 Вт RMS при 2 Омах |
| Технология усилителя | Чистый класс GD |

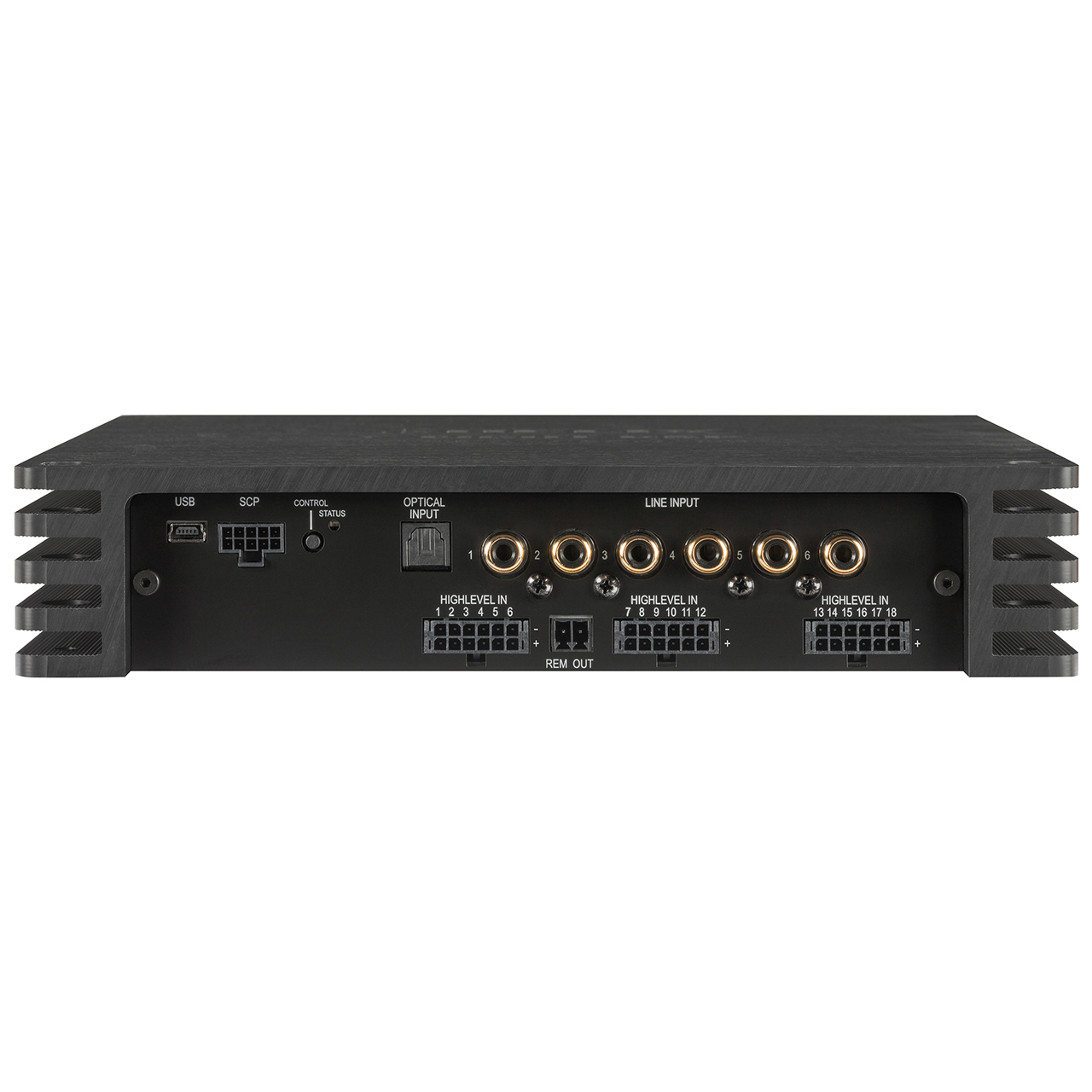

| Входы | 6 x RCA /Cinch 18 x Высокоуровневый вход для громкоговорителей 1 x оптический SPDIF (12-96 кГц) 1 x пульт дистанционного управления |
| Чувствительность входного сигнала | RCA / подпруга: макс. 4 или 8 Вольт Высокий уровень: макс. 16 или 32 Вольта |
| Входное сопротивление RCA / Cinch | 12 Ком |
| Высокое входное сопротивление | 9 - 33 Ом или 20 Ком с ADEP.3 |

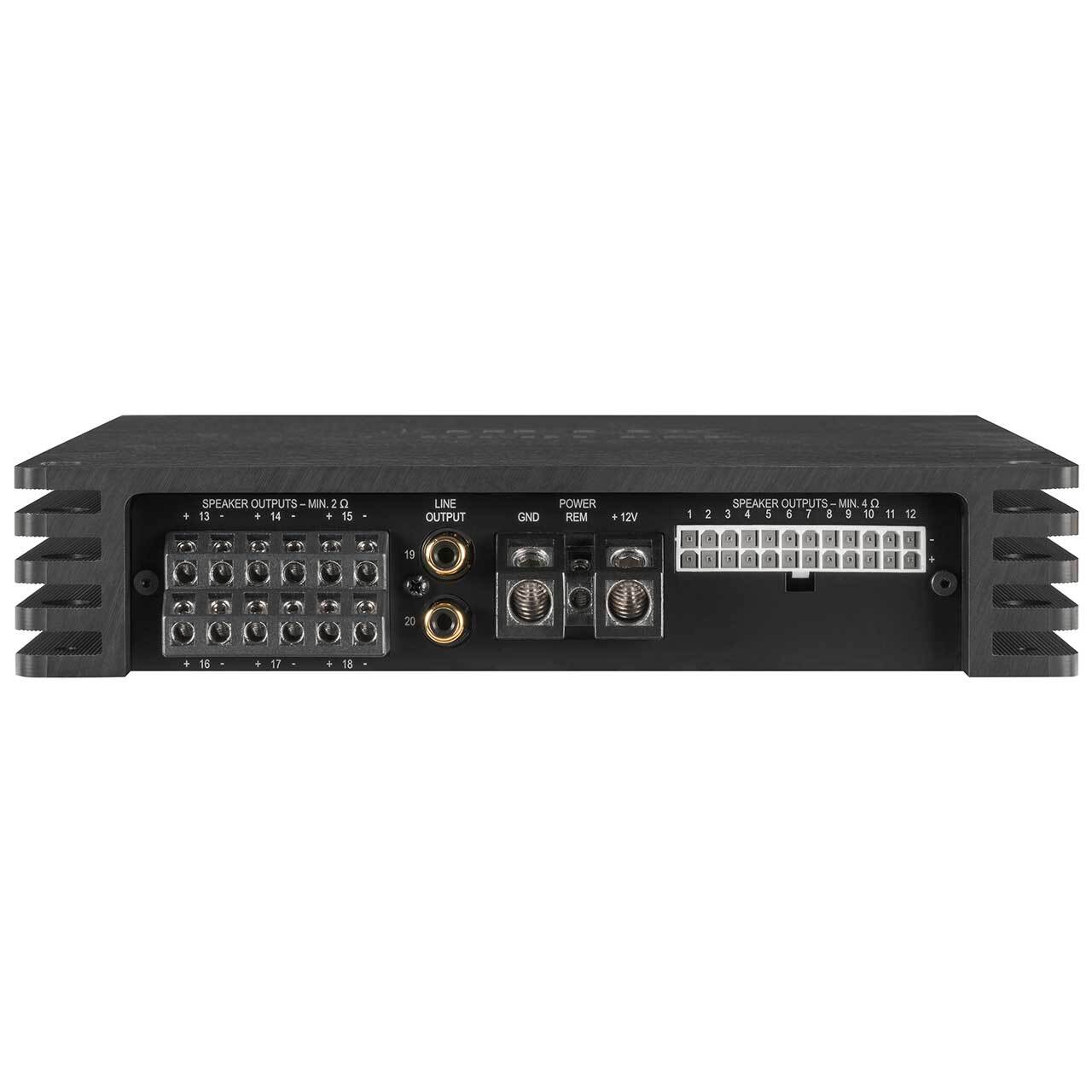

| Выходы | 18 x выходов на динамики 2 x RCA / Cinch 2 x выносных выхода |
| Выходное напряжение RCA / Cinch | 3 Вольта |
| Частотная характеристика | 20 Гц - 22 000 Гц |
| Разрешение DSP | 64 Бит |
| Мощность DSP | 2 x 295 МГц (2,4 миллиарда операций MAC в секунду) |
| Частота дискретизации | 48 кГц |
| Тип DSP | 2 x процессора аудиосигналов |
| Преобразователи сигналов | A / D: заусенец коричневого цвета 24 бит D / A: заусенец коричневого цвета 24 бит |
| Цифровой вход с соотношением сигнал/шум | 107 дБ (A-взвешенный) |
| Аналоговый вход с соотношением сигнал/шум | 102 дБ (A-взвешенный) |
| Искажения (THD) | < 0.015 % |
| Коэффициент демпфирования | > 50 |
| Рабочее напряжение | 10,5 - 18 Вольт (макс. на 5 сек. понижение до 6 Вольт) |
| Номинальная мощность | Постоянный ток 12 В ⎓ 108 А макс. |
| Ток холостого хода | 1.3 A |
| Максимальный выходной ток на пульте дистанционного управления | 500 мА |
| Диапазон рабочих температур | от -40° C до +70° C |
| Предохранитель | 3 x 30 A LP-мини-предохранитель (APS) |
| Дополнительные функции | Слот HEC, схема ADEP.3, порт интеллектуального управления, автоматический дистанционный переключатель, 32-разрядный сопроцессор |
| Размеры (В x Ш x Г) | 44 x 255 x 220 мм / 1,73 x 10,04 x 8,66 “ |
* В типичных многоканальных приложениях (2- / 3- акустическая система + задний + сабвуфер)
Комплект поставки
1 x Усилитель HELIX V EIGHTEEN DSP
4 x Кабель для подключения динамиков
1 x USB-кабель
2 x Шестигранный ключ
1 x Монтажный материал
1 x Руководство по эксплуатации
