Внимание : модули USB Audio и Bluetooth приобретаются отдельно. На фото указана максимальная комплектация с обоими модулями ( + 13 500 рублей ).
Контур аудио Е10 — современный цифровой сигнальный процессор для энтузиастов и профессионалов как в мире автозвука, так и для использования в домашних системах. Постоянно совершенствуемый, этот 10-канальный DSP содержит многочисленные улучшения относительно предыдущих моделей. Помимо оптического цифрового входа, работающего с сигналами частотой дискретизации до 96 кгц, дополнительный коаксиальный цифровой вход теперь обеспечивает возможность для подключения источников сигнала высокого разрешения с частотой дискретизации до 192 кГц.В процессоре применены высококачественные компоненты для получения звука высокого разрешения: используются малошумящие операционные усилители серии OPA1656 производства TI/BurrBrown, два аналого-цифровых преобразователя TI/BurrBrown и три цифро-аналоговых преобразователя ESS ES9080 . На первые два выходных канала процессора, которые желательно использовать на ВЧ полосу, включено по 4 канала цапов, на остальные – по два. Такое решение позволило минимизировать взаимное проникновение между каналами 1и2, улучшить значение интермодуляционных искажений, а также получить возможность РАЗДЕЛЬНО регулировать уровни 2й и 3й гармоник сигнала каждой пары аналоговых выходов. Увеличение уровня второй гармоники на Сабовой и Мибдасовой полосе может оказаться приятным для любителей «жирного, лампового» и третьей – для любителей более «жесткого, транзисторного» звучания, увеличение уровня второй гармоники на мидбасовый и среднечастотный диапазон добавляет «жизни» в джазовой музыке, а для тонкого изменения окраса звучания системы доступен выбор одного из 5 типов цифровых фильтров ЦАП:
- Minimum Phase
- Linear Phase Apodizing
- Linear Phase Fast Roll-off Low Ripple
- Minimum Phase Slow Roll-off
- Minimum Phase Slow Roll-off Low Dispersion
Всё это делает Контур аудио Е10 идеально подготовленным для обработки аудиосигналов высокого разрешения и обеспечивает высочайшее качество звука.
Контур аудио Е10 построен на основе мощного 64-битного аудио DSP с «фиксированной точкой» с 1,2 миллиардами операций MAC в секунду последнего поколения - ADAU1466, производства Analog Devices, что позволяет обрабатывать все сигналы с частотой дискретизации 96 кГц и одновременно добавить новые функции. Таким образом, полоса пропускания звука больше не ограничивается обычными значениями, такими как 22 кГц у других производителей, но и позволяет расширить частотную характеристику вплоть до 48 кГц. Удвоение частоты дискретизации требует значительно большей мощности DSP, поскольку количество возможных арифметических операций уменьшается вдвое. Несомненным плюсом работы в режиме 96 кгц является минимальный шаг регулировки задержки в 0.01мс, так необходимый для максимальной точности сведения сч и вч излучателей. Пятиполосный входной параметрический эквалайзер на каждый канал позволит при необходимости не только деэквализировать входной сигнал от штатного головного устройства, но и получить различную ачх от разных источников звука.
Наличие задержек по времени вплоть до 10мс на аналоговых входных каналах позволяет синфазно суммировать многополосные сигналы от штатных ГУ. Простая адаптация к существующим заводским радиоприемникам или многоканальным звуковым системам OEМ важна как никогда прежде, поэтому Контур аудио Е10 предлагает широкий диапазон регулировки для входной чувствительности линейных и высокоуровневых входов (от 1 до 4 Вольт (RCA) или от 9 до 32 Вольт (высокий уровень), что позволяет работать практически с любым источником аналогового сигнала, даже с мощными ОЕМ головными устройствами современных электромобилей). Современные автомобильные радиоприемники, устанавливаемые на заводе, имеют сложные системы диагностики подключенных динамиков. В частности, автомобильные радиоприемники последнего поколения оснащены дополнительными функциями мониторинга, поэтому сообщения о сбоях и потере определенных функций (например, функции фейдера или сигналов парктроников) довольно часто появляются, если будет подключен сигнальный процессор, но не с Контур аудио Е10. Улучшенная схема эмуляции динамиков позволяет избежать всех этих проблем, не нагружая без необходимости выходы OE-радио во время высокой громкости, а удобные разъемы упрощают монтаж системы. Каждый выходной канал оснащен 15 полосным параметрическим эквалайзером. Классические PEQ можно заменить на Hi-shelf, Low-shelf, а также на ALL-Pass фильтры первого или второго типа.
Выравнивание по времени с задержкой до 30 мс на каждый выходной канал позволяет точно свести полосы системы. Свободно определяемая маршрутизация сигналов с отдельными миксами для линейных (или высокоуровневых), SPDIF и AUX источников сигнала с возможностью одновременной работы нескольких источников прекрасно подходит для наложения сигналов навигации от ГУ на контент, воспроизводимый с портативных источников. Переключатель «Ground lift» поможет эффективно избежать земляных петель с режимами объединения/разрыва питающей и сигнальных земель, а также их соединения через резистор 110ом в случае возникновения шумов и наводок в системе. Для упрощения применения процессора в домашней системе, доступна к приобретению плата релейных мьютов, исключающая щелчки при включении/выключении в составе систем без возможности управления питанием усилителей (remote).
Два дополнительных управляющих сопроцессора - основа для надежной работы и для расширенного набора функций, стабильной беспроводной связи с ПО посредством обновленного Wi-Fi модуля. Они не только берут на себя все задачи управления, но и обеспечивает переключение между десятью возможными пресетами настройки звука.
Подключение процессора к компьютеру выполняется через штатный кабель mini-usb либо с использованием беспроводного соединения (По умолчанию имя сети Kontur-Audio, пароль 12345678). Даже если соединение процессора и компьютера по какой-либо причине разорвется, Вы не потеряете результат многочасовой настройки, все последние изменения автоматически сохранятся в текущем пресете, а при восстановлении связи можно продолжать процесс настройки системы без дополнительных действий по перезапуску программы. Программное обеспечение оснащено индикатором связи и при ее разрыве индикатор меняет свой цвет. Кроме того, индикатор напряжения бортовой сети в приложении KADSP позволяет оперативно оценивать степень разряда аккумуляторов. Для включения Контур аудио Е10 не обязательно подавать сигнал Remote in на соответствующий вход, поскольку в нем реализована функция автоматического включения и формирования сигнала Remote out при появлении сигнала не только на высокоуровневом, но и на коаксиальном или оптическом входе, который активируется переключателем Auto Remote. Многофункциональный порт ввода-вывода (GPIO),выполненный на разъеме RJ-45, позволяет подключить внешние элементы управления, такие как переменные резисторы, кнопки или резистивные матрицы из кнопок. Для штатных кнопок на руле, работающих с уровнями 0-3,3 вольта возможно произвести обучение в ПО KADSP для регулировки необходимых параметров Контур аудио Е10, а также ПЕРЕКЛЮЧАТЬ ТРЕКИ на источниках, подключенных к любому из двух, одновременно установленных, опциональных модулей Bluetooth или USB- HD Audio.
Энергосберегающий режим: позволяет значительно снизить энергопотребление
усилителей, подключенных к Контур аудио Е10, при отсутствии входного сигнала более 60 секунд. Обратите внимание, что во многих современных автомобилях с «CAN» или любыми другими системными шинами обмена данными может случиться так, что радио остается «невидимо» включенным до 45 минут даже после закрытия и выхода из машины! После включения «Режима энергосбережения» сигнал Remote Out будет снят, а подключенные усилители будут отключены через время без сигнала, выбранное в ПО.
Контур аудио Е10 повторно активирует усилители в течение секунды, если подается музыкальный сигнал. Можно либо изменить время выключения 60 секунд или полностью деактивировать «Режим энергосбережения» с помощью программного обеспечения KADSP. При падении напряжения бортовой сети до 10 вольт процессор снимает сигнал Remote out с усилителей для предотвращения глубокого разряда аккумулятора.
Благодаря улучшенной схемотехнике, блок питания обеспечивает постоянное
внутреннее напряжение питания, даже если напряжение аккумулятора падает до 9 Вольт во время запуска двигателя, например при использовании системы Старт-Стоп.При этом диапазон питающих напряжений составляет от 9 до 24в, что может быть полезно при установке в автомобилях с бортовой сетью 24в, таких как автобусы или грузовики.
Ещё одним значительным преимуществом является встроенный собственный загрузчик сопроцессора. Это позволяет обновлять программное обеспечение всех компонентов процессора, например, при будущих модификациях / изменениях или если устройство будет расширено дополнительными интерфейсами. KADSP – Программное обеспечение для настройки всех параметров процессора.
Простейшая настройка с помощью интуитивно понятного программного обеспечения KADSP на русском или английском языках (по умолчанию выбирается язык системы)Звуковой процессор Контур аудио Е10 легко настраивается с помощью нашего профессионального и в то же время достаточно удобного обновленного программного обеспечения KADSP, работающего на компьютерах под управлением операционной системы Windows или MacOS. Для удобства настроек была добавлена возможность изменения значений параметров, используя колесико мышки. Выбор каналов, графики которых отображаются в текущем окне, помогает оценить зону совместной работы динамиков. Расширенные параметры шифрования позволяют скрыть от несанкционированного доступа желаемые параметры настроек или полностью запаролить процессор. Отдельно следует отметить обновление меню «Порты ввода-вывода», в котором теперь возможно гибко настроить тонкомпенсированную регулировку громкости и шельфовую регулировку контроля НЧ при использовании с внешними пультами управления параметрами процессора. Другие многочисленные возможности настройки гарантируют чрезвычайно точную адаптацию звука даже при сложных конфигурациях системы.
Несмотря на широкий спектр функций, новый Контур аудио E10, выполненный в корпусе из анодированного алюминия, вдохновляет своим современным дизайном, но при этом он достаточно компактный и идеально подходит как для скрытой установки, так и в центре инсталляции, а его характеристики делают Контур аудио E10 удобным «инструментом» для каждого меломана-аудиофила с высокими требованиями.

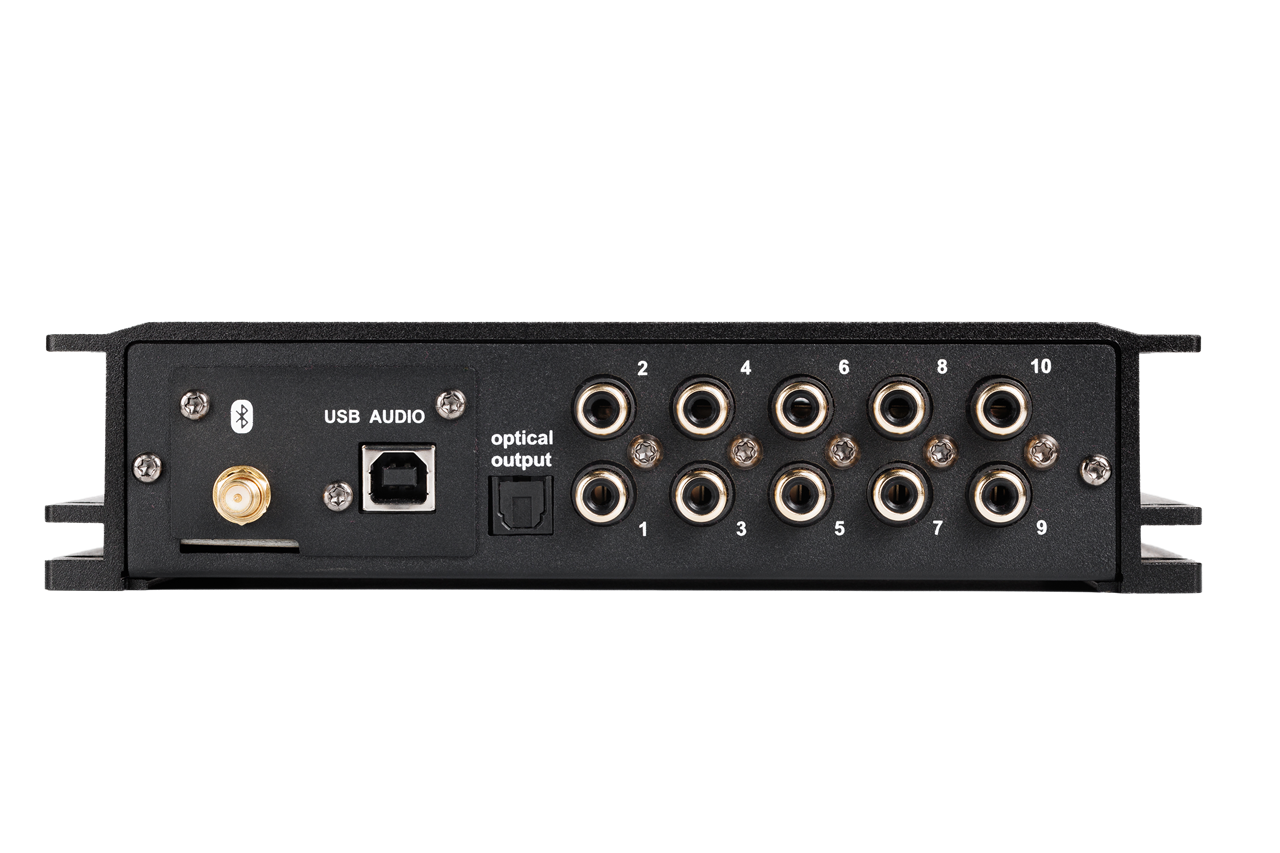

Терминалы для подключения:
Входы: 8 х RCA/тюльпан, 8 х Highlevel, 1 х оптический SPDIF и 1 х коаксиальный SPDIF
1 x RJ45 для универсального порта ввода-вывода GPIO, mini-usb для соединения с ПК
Выходы: 10 x RCA/тюльпан с макс. Выходное напряжение 4 Вольт, 1 х оптический выход
SPDIF для каскадирования устройств
